抗倍特与康贝特有什么区别？其物理属性标准又是多少？

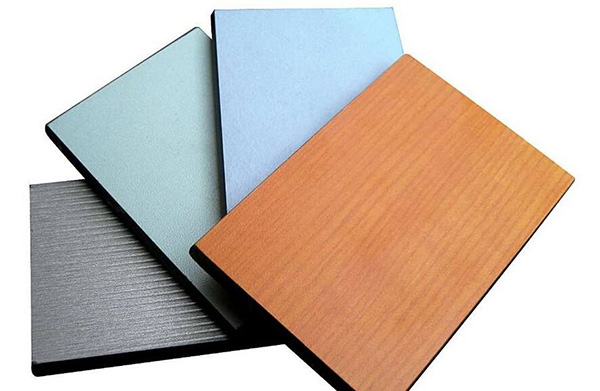

抗倍特板于康贝特板其实就是一种板材，没有区别，抗倍特板最早出现在国外，之所以会出现两种叫法是因为在流入中国的时候在音译上出现的差别，本质上没有任何区别。抗倍特板学名是酚醛树脂板，由多层被酚醛树脂浸渍过的上等牛皮纸和经三聚氰胺处理过的进口装饰色纸，层叠后再用蚀纹钢板在150摄氏度高温1430psi高压的环境压制而成，内芯为黑色。厚度可依需要调整牛皮纸张数，从1.6mm到30mm皆可制作。抗倍特板依其表面色纸层，可满足多种花色选择、单面或双面的装饰需求，因此可作为装饰材料，又因具备坚固、耐冲击的特性，也可作为结构材料。
抗倍特板作为装修装饰板材广泛应用于学校、医院、机场、酒店、商场家具装修等地方，之所以运用这么广泛是因为抗倍特板本身所具有的十大特点：1、抗撞击；2、耐磨损；3、防震防摔；4、无毒无污染，完全卫生；5、防潮，防水，防霉；6、耐化学防腐；7、耐热；8、防静电无辐射；9、抗菌易清洁；10、表面处理丰富，颜色多样；
相对应抗倍特板的特点，其物理属性标准如下：
典型测试结果 | |||
物理属性 | 测试方法 | 高压层压板(0.7mm) | 致密层压板(6mm) |
毛密度 | DIN53479 | 1400Kg/立方米 | 1430Kg/立方米 |
厚度公差 | DIN16926 | ±0.5mm | ±0.6mm |
厚度膨大20±1度下24小时) | EN317 | 3.8% | 0.07% |
弯曲强度 | BS2782 | >90N/m㎡ | >120N/m㎡ |
拉伸强度:机加工方向横向 | BS2782 | >90N/m㎡ >80N/m㎡ | >130N/m㎡ >90N/m㎡ |
耐表面磨损性 | EN438-2 | >500圈 | >500圈 |
耐冲击性 | EN438-2 | >40N | >40N |
耐表面刮擦性 | EN438-2 | >4N | >4N |
在氙弧灯照射下的耐变色性 | EN438-2 | >蓝羊毛6号标准 | >蓝羊毛6号标准 |
耐爆裂性(薄层压板) | EN438-2 | 5级 | |
耐水浸性(100度沸水,2小时: 重量增加 厚度增加 | EN438-2 |
5.8% 4.1% |
0.44% 0.28% |
耐干热性(180度) | EN438-2 | 4级 | 4级 |
耐烟头灼烧 万宝路牌 | EN438-2 | 4级 | 5级 |
耐蒸性(1小时) | EN438-2 | 5级 | 5级 |
热传导系数 | DIN52612 | 0.3W/mk | 0.3W/mk |
表面硬度----维氏微硬度计 | 使用mitutoyo维氏硬度计测得:所用负载为100g | 65 | 60 |
对化学品的耐受性
测试结果符合BS3794,NEMA标准和EN438-2标准中的要求
测试结果 | 化学品名称 |
无影响 | 水,酒精96%,异丙醇,汽油,戊基醋酸盐,醋酸盐,丙酮,家用肥皂,用于手洗的餐具洗洁精,氨基水合物10%,蕃茄酱,烹调油,磷酸三钠1%,咖啡,茶,牛奶,醋酸,腐蚀性苏打<10%,拧檬酸10%,酒,口红,墨水,柚汁,蜡,鞋油,圆珠笔油墨,Spirit pen dye ,记号笔墨水,氢氧化钠25%,润手香脂 |
轻微影响/如果在10-15分钟内完全移去则无影响 | 过氧化氢30%,次氯酸盐漂白剂,染发剂,鉻酸汞2%,碘酒0.1%,盐酸<10%,腐蚀性苏打>10% |
表面受损/必须马上移去 | 盐酸>10%,硝酸>10%,硫酸>10% |
注:N=牛顿;K=开尔文度(比摄氏度高273度);W=瓦特.
1N/m㎡-1Mpa～10KP/c㎡
评级标准(蓝羊毛6号标准):小于6,等于6,大于6
评级标准(根据EN标准):
5级----装饰性表面未改变;与收到时的状况相比较,没有毛发粗细的裂缝.
4级----在6倍放大镜下可见毛发粗细的裂缝,不规则地分布在表面上.
3级----除有4级的缺陷外,肉眼可见裂缝(一般与样本短边平行);如有必要,须加以修正
2级----有横穿整个样本的裂缝
1级----样本破裂
评级标准(根据NEMA标准):0----无伤痕;1-----轻微受损.
评级标准(根据EN标准):
5级----未见改变.
4级----光泽和颜色轻微改变,但只在特定观察角度下可见.
3级----光泽和颜色有一定改变.
2级----光泽有一定改变,层间剥离.
1级----表面扭曲,起泡和/或层间剥离.
评级标准(根据不列颠标准):
1----16小时后无影响
2----如果在10-15分钟内完全移去则无影响
3----表面受损或染色,需要立即移去.
也正因为抗倍特板的物理特性很出色，所以在家工裁切的时候最好用CNC加工抗倍特板！
